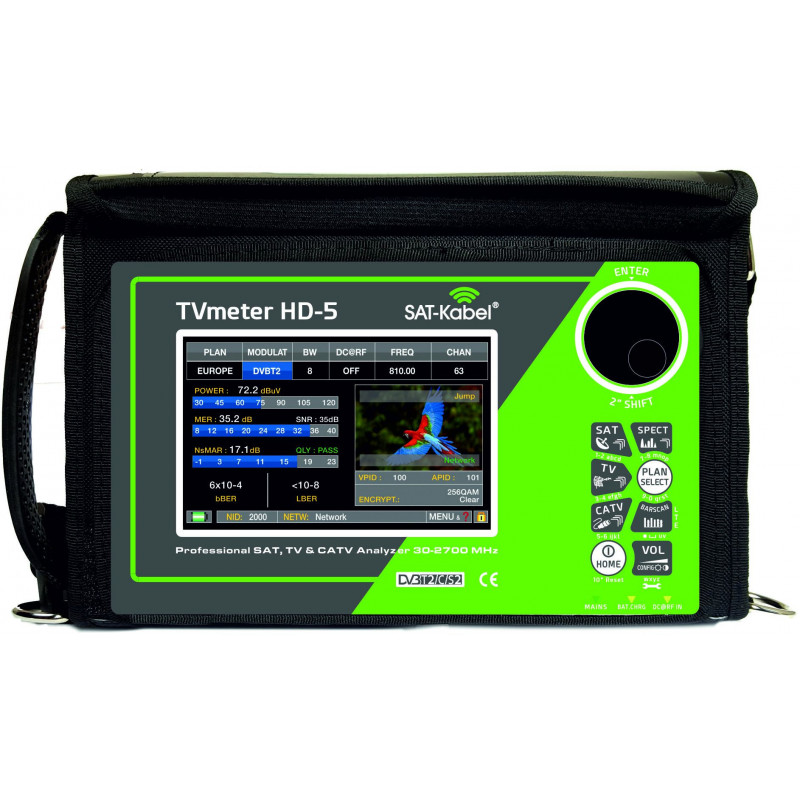

TVmeter HD-5
Professioneller HD ANALYSER für SAT/TV/CATV mit 5" Touchscreen.
Kombimessgerät S/S2/T/T2/C
Inkl. analogem messen (ohne Bild) T2 mit HEVC 264/MPEG 4, ohne HEVC 265
Technische Daten:
HAUPTFUNKTIONEN
- Frequenzbereich: TV, CATV und Radio 30 – 1000 MHz SAT 700 – 2.700 MHz
- Frequenzauflösung: TV und CATV 25 KHz SAT 5 MHz
- Eingangs-Imdepanz: 75 Ohm (austauschbare “F” Stecker)
- Digitale Messungen: Digital Power, MER (36 bis 40 dB max.; abhängig von der Modulation),
BER, PER, LDPC, BCH, Noise Margin, MER versus CARRIER
- Analoge Messungen (ohne Bild): Analog Level, V/A ratio
- Leistungsbereich-Messungen: TV 35 bis 115 dBµV, SAT 5 bis 105 dBµV
- Messauflösung: 0,1 dB
- Messgenauigkeit: 1 dB typ. (2 dB max.)
- Filterauflösung Bandbreite: TV und CATV: 100 KHz @ -3dB SAT 5 MHz @-3 dB
- Netz-ID: Net-id, NID, TSID, LCN, SAT Orbit Position
- Spektrum mit MAX HOLD: volles Spektrum und Erkennung mit Echtzeit-Funktion
- Konstellation: für TV/CATV und SAT Signale
- Echos, Pre-Echos, Micro-Echos: Echtzeitanzeige
- Qualität: Digitaler-Auto-Qualitäts-Test: PASS-MARGINAL-FAIL
- digitale Bilddarstellung: MPEG2-4 SD & HD, Bilder mit Programm Liste, Audio Video PIDs, LCN,
Videobitrate – alles auf einem Bildschirm (DVB-T2 mit H.264 MPEG-4 NICHT H.265/HEVC (Deutschland);
- SAT-Memory-Plan: mehr als 2.000 Transponder für weltweite Satelliten
- benutzerdefinierter Kanalplan: 25 (199 Kanäle per Plan), programmierbares Fernsehen Kabel,
SAT (oder kombiniertes Fernsehen Kabel/SAT) durch PC oder lokale Tastatur
- Logger: Kabel, SAT oder kombiniert mit Stop & Go Funktion
- Audio: AAC (mit DOLBY-PAKET)
- exclusiv patentiertes AUTODISCOVERY-System: erkennt und wählt automatisch analoge und
digitale COFDM/QAM TV Signale in Messungs- und Spektrums-Modus.
- Hilfe-Funktion: erkennt automatische alle Signale mit digitaler Modulation SAT, TV und CATV
- automatischer Assistent: Signal-Qualitäts-Anlayse, Speichern des Kanalsuchlaufs
- Barscan TV und CATV: 10 bis 100 Kanäle auf einem Bildschirm
- Summer und Rausschabstand: Echtzeitanzeige für Mikrostörungen – digitale Signale
- SAT DiSEqC, SCR, dCSS und Antennenbefehle HD SATEXPERT Funktion inklusive
- kostenloses SMART PC-Schnittstellenprogramm und FW-Upgrades
Allgemeine Spezifikationen
- 5”TFT TOUCH Display 16:9 Auflösung High Resoultion und High Brightness
- Gleichspannung am HF-Eingang 5 – 12 – 18 – 24 V, DC DiSEqC, SCR, dCSS.
- Batterie: Li-Po Batterie, 2 bis 4 Stunden Laufzeit (abhängig von der Nutzung) und Batterie-Test-Funktion
- USB-PC Schnittstelle: für SW-Upgrade Online und Speicherplanverwaltung
- USB-PC Schnittstelle: für Speicherstick
- Gehäuse & Tasche: Metall-Gehäuse, Tragetasche Easy Bag ist im Lieferumfang enthalten
- Gewicht: 1,4 Kg. Abmessungen 25,5 x 13,0 x 4,0 cm (nur Messgerät)
*Zusatz-Optionen bitte auf Anfrage, wenn TVmeter bestellt wird.
